Net Patlayıcı Ağırlığına (NPA) Göre Güvenlik Mesafesi Hesaplama
Güvenlik Mesafesine Göre Net Patlayıcı Ağırlığı (NPA) Hesaplama
Cephanelik Mesafesi Sütun Tespit Çizelgesi
| Cephanelik Tipi | Karşı Cephanelik Tipi | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Standart Toprak Örtülü | Standart Olmayan Toprak Örtülü | Yer Üstü | Ada/ Hücre |
|||||||||
| Yan | Geri | Önü B.lı |
Önü B.sız |
Yan | Geri | Önü B.lı |
Önü B.sız |
B.lı | B.sız | B.lı/B.sız | ||
| Standart Toprak Örtülü | Yan | 4 | 4 | 7 | 7 | 4 | 4 | 8 | 8 | 8 | 8 | 4 |
| Geri | 4 | 4 | 5 | 5 | 4 | 4 | 8 | 8 | 8 | 8 | 4 | |
| Önü Barikatsız | 7 | 5 | 9 | 8 | 7 | 5 | 9 | 8 | 9 | 8 | 8 | |
| Önü Barikatlı | 7 | 5 | 8 | 8 | 7 | 5 | 8 | 8 | 8 | 8 | 8 | |
| Standart Olmayan Toprak Örtülü | Yan | 4 | 4 | 7 | 7 | 4 | 4 | 8 | 8 | 8 | 8 | 4 |
| Geri | 4 | 4 | 5 | 5 | 4 | 4 | 8 | 8 | 8 | 8 | 4 | |
| Önü Barikatsız | 8 | 8 | 9 | 8 | 8 | 8 | 9 | 8 | 9 | 8 | 8 | |
| Önü Barikatlı | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| Yer Üstü | Barikatsız | 8 | 8 | 9 | 8 | 8 | 8 | 9 | 8 | 9 | 8 | 8 |
| Barikatlı | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| Ada/ Hücre |
- | 4 | 4 | 8 | 8 | 4 | 4 | 8 | 8 | 8 | 8 | 6 |
Not: B.lı = Barikatlı, B.sız = Barikatsız

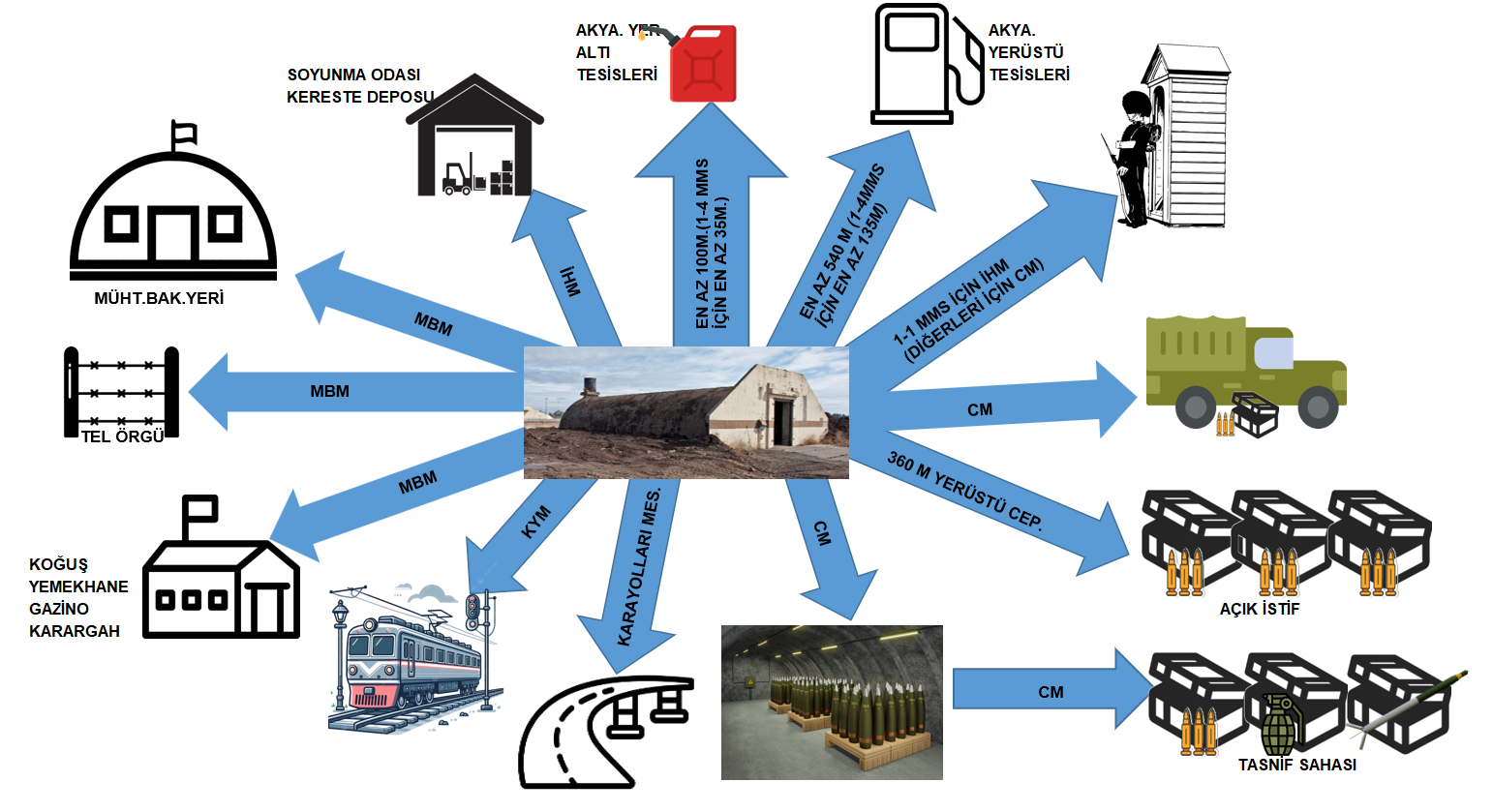

Mesafe Tanımları
MESKUN BİNA MESAFESİ (MBM)
Muhtemel patlama alanlarının birlik dışında bulunan yaşam alanlarına olan mesafedir.
Bu mesafe 1.1 ve 1.2 miktar mesafe sınıfı için 400 metreden az olmamalıdır.
KARA YOLU MESAFESİ (KYM)
Bu mesafe, patlayıcı madde bulunan yer ile kara/demiryolu arasında bulunması gereken en küçük mesafedir.
Bu mesafe 1.1 ve 1.2 miktar mesafe sınıfı için 270 metreden az olmamalıdır.
İÇ HATLAR MESAFESİ (İHM)
Patlayıcı madde imal edilen veya bakımı yapılan atölye vb. binalar için uygulanan bir emniyet mesafesidir.
Bu mesafe parça tesirine karşı korumaz ancak zincirleme infilaka karşı koruma sağlar.
CEPHANELİK MESAFESİ (CM)
Bu mesafe herhangi iki cephanelik arasında izin verilen en az mesafedir.
Cephanelik Mesafesi, parça tesirinin yayılmasına ve infilaka karşı koruma sağlar.
